Een storingscode op de afstandsbediening is het begin, niet het einde van de diagnose. Vaak gaat daarna de kap van de buitenunit open om op de hoofdprint te kijken wat het systeem precies doet.

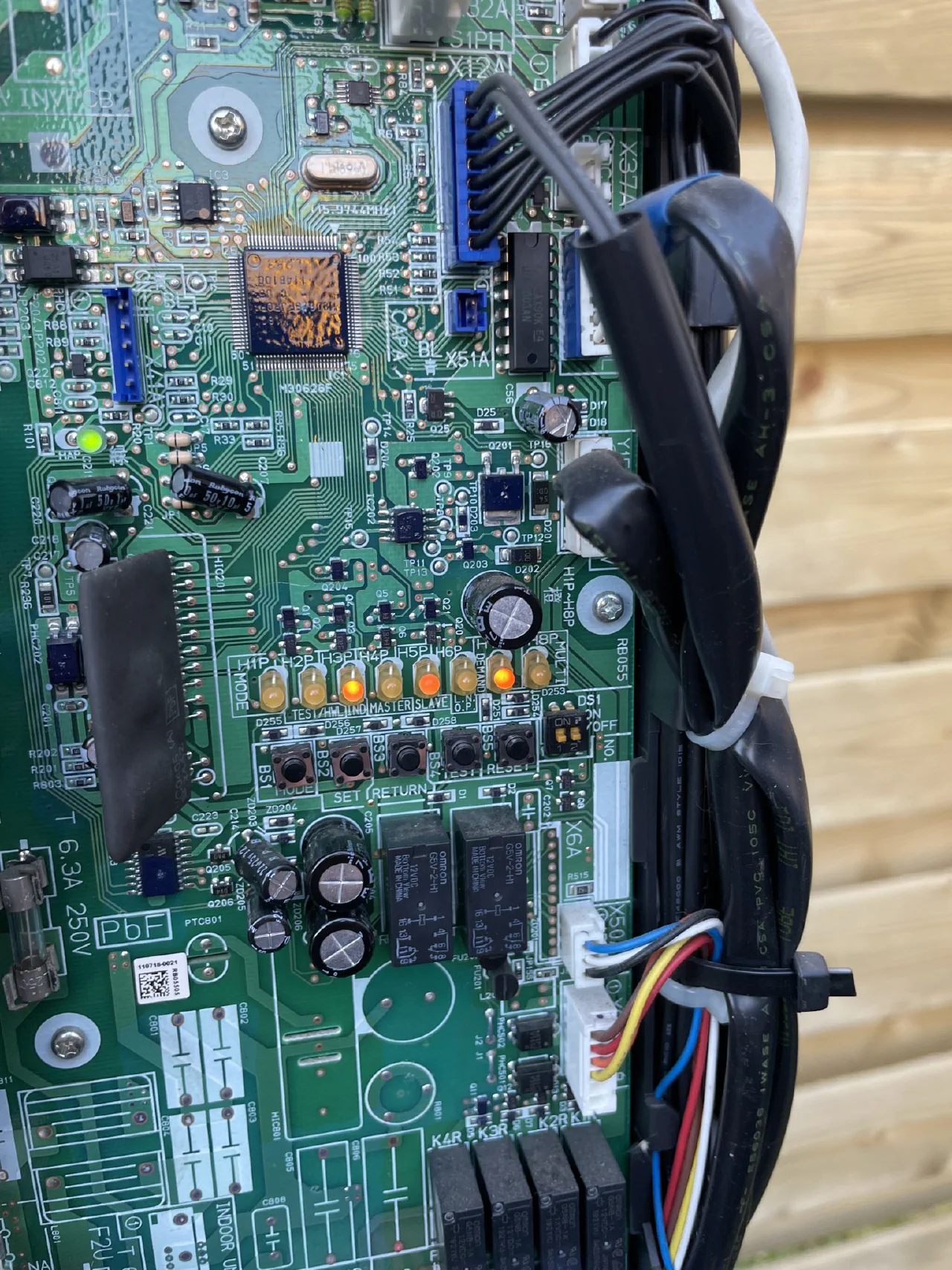

Op de print zie je een rij LED’s die de bedrijfstoestand aangeven, drukknoppen voor testbedrijf en reset, en de dipswitches waarmee het systeem is ingesteld (onder andere master/slave bij meerdere units). Rechts komen de kabels van de sensoren, de kleppen en de communicatie naar de binnenunits binnen.
Zo gaan we te werk
- Storingscode en LED-patroon aflezen en vergelijken met de documentatie van de fabrikant.
- Spanningen en communicatie controleren: komt het signaal van de binnenunits aan?
- Sensoren doormeten (temperatuur, druk) en vergelijken met de werkelijke waarden.
- Aansturing van expansieventielen en compressor testen in testbedrijf.
- Pas als de oorzaak vaststaat een onderdeel vervangen. Een print vervangen zonder diagnose is gokken.
Vaak is het niet de print
Een groot deel van de storingen die eruitzien als een printprobleem komt van een sensor, een losse connector of vocht. De print is meestal het laatste dat we vervangen.
