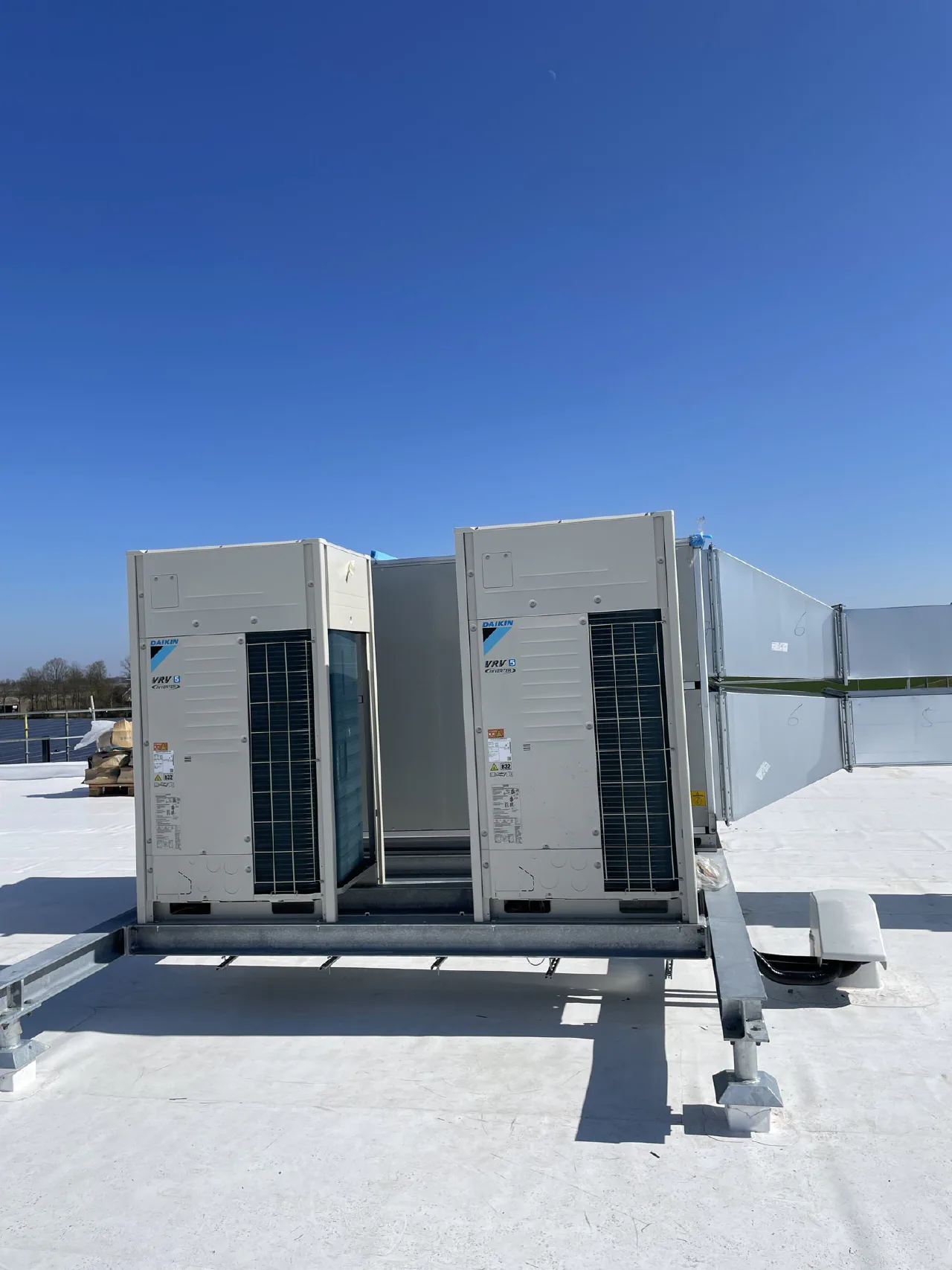

Op het witte dak van dit nieuwbouwpand staan twee Daikin VRV 5 buitenunits naast elkaar op een stalen frame. Rechts daarvan staat de luchtbehandelingskast met het kanaalwerk dat de verse lucht het gebouw in brengt.
De VRV 5 werkt op koudemiddel R32, dat een veel lagere GWP-waarde heeft dan het oudere R410A. Dat past bij de eisen die tegenwoordig aan nieuwbouw worden gesteld. De units zijn hier net geplaatst; de beschermfolie zit nog op de bovenkant en de leidingen worden nog aangesloten.
Opbouw van het systeem
- Twee VRV 5 buitenunits op een gezamenlijk stalen frame, verhoogd op poten boven de dakbedekking.
- Luchtbehandelingskast met warmteterugwinning ernaast, aangesloten op het kanaalwerk.
- Binnen cassette-units en kanaalunits op de VRV, voor koelen en verwarmen per ruimte.
- Alle leidingen en kabels in goten over het dak, met doorvoeren naar de technische ruimte.
Waarom een frame
Het stalen frame verdeelt het gewicht van de units over het dak en houdt ze vrij van de dakbedekking. De poten staan op dakbeschermers. Zo kan de dakdekker er later nog bij voor onderhoud aan de dakbedekking, en blijft er ruimte voor afwatering onder de units.
