Deze Daikin buitenunit staat op het platte dak van de aanbouw, direct onder het raam van de verdieping. De unit staat op rubber voeten op de betontegels van het dak.
De koelleidingen lopen in een korte witte goot horizontaal naar links en gaan daar door de gevel naar de binnenunit. Rechts van de unit loopt een tweede goot omlaag naar een dakdoorvoer: hier gaat de bekabeling en de condensafvoer door het dak naar beneden.
Wat hier is gedaan
- Unit op trillingsdempers, los van de dakbedekking.
- Leidinggoot in het wit, passend bij het witte kozijn.
- Dakdoorvoer met loden kraag, waterdicht ingewerkt.
- Grindstrook langs de dakrand vrijgehouden voor afwatering.
Binnen: de slaapkamer

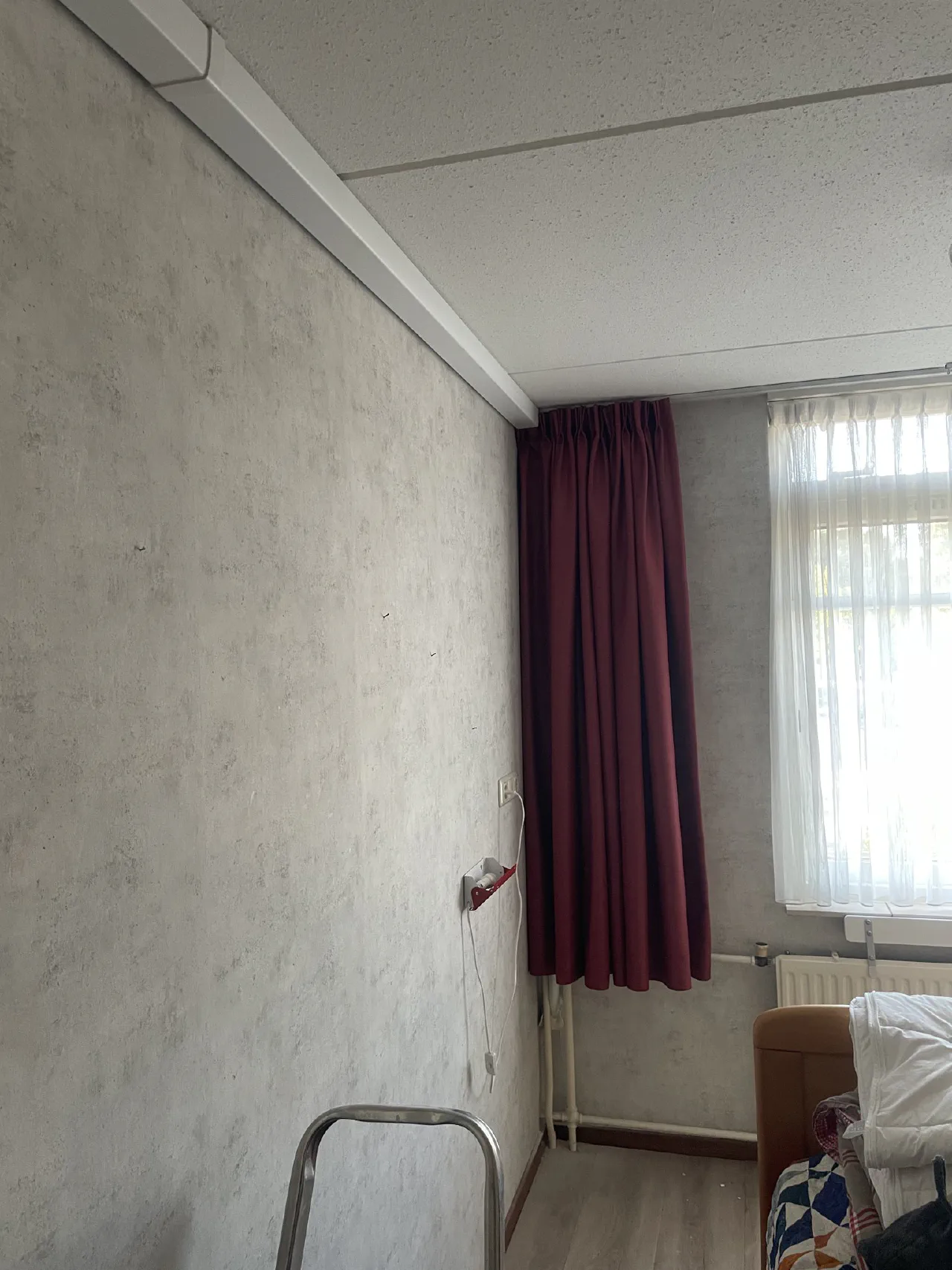

De binnenunit komt in de slaapkamer. Vanaf de doorvoer lopen de koelleidingen en de condensafvoer in een witte goot langs het plafond naar de plek van de unit; op de wand zit de aansluiting al klaar. Een goot in de kleur van het plafond valt nauwelijks op.

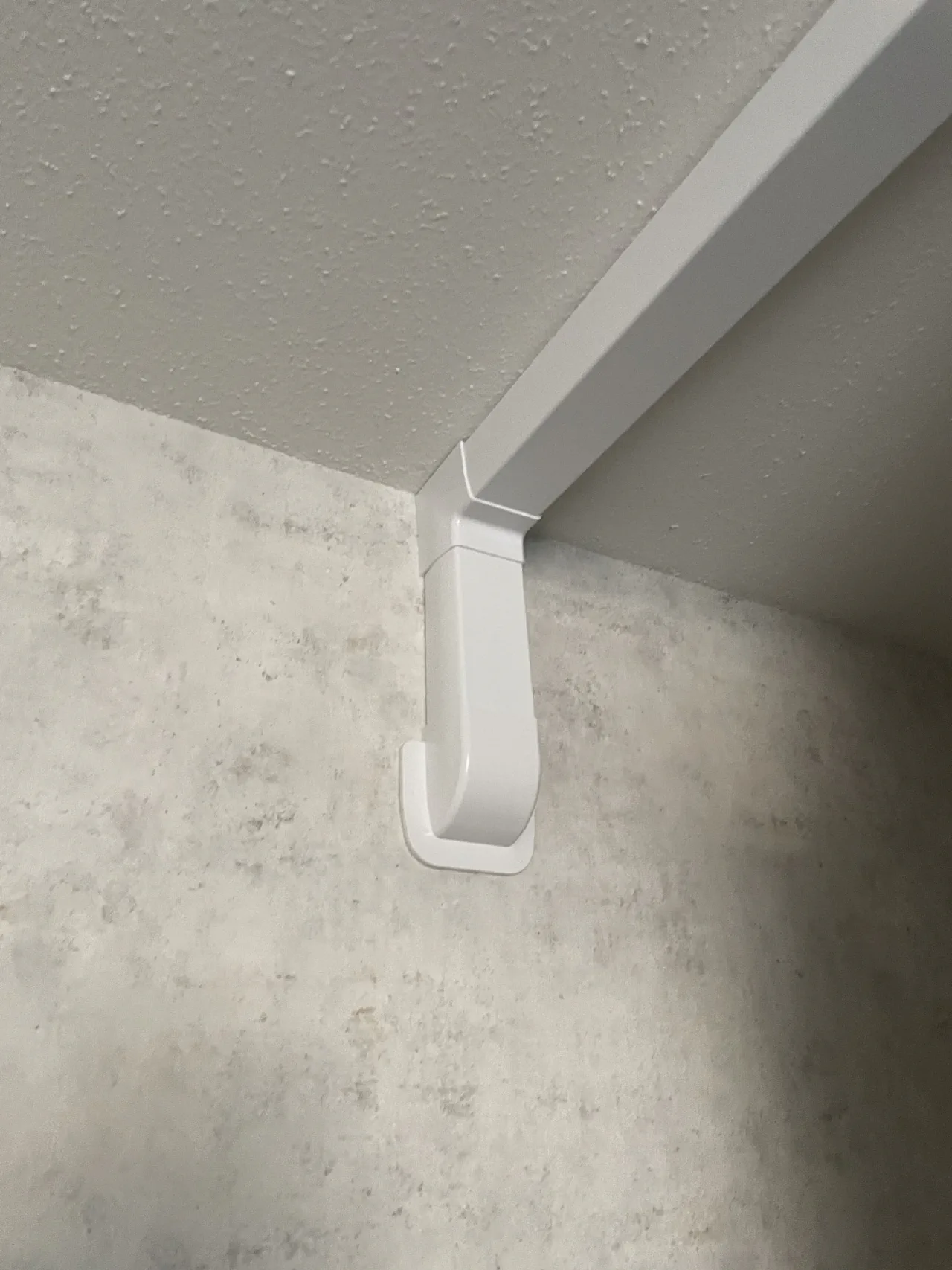

Het laatste stuk komt met een korte bocht naar beneden, precies op de plek waar de wandunit komt te hangen.
Door de unit op de aanbouw te zetten blijft de tuin vrij en is de leidinglengte naar de binnenunit kort. Dat is gunstig voor het rendement.
