Op dit industrieterrein staat een bedrijfspand waar we in twee jaar tijd twee keer een Mitsubishi Electric City Multi VRF-unit hebben aangesloten. Dit is het type buitenunit dat een heel gebouw bedient: één buitenunit, een hoofdleiding over het dak en vertakkingen naar alle binnenunits in kantoren en werkruimtes.

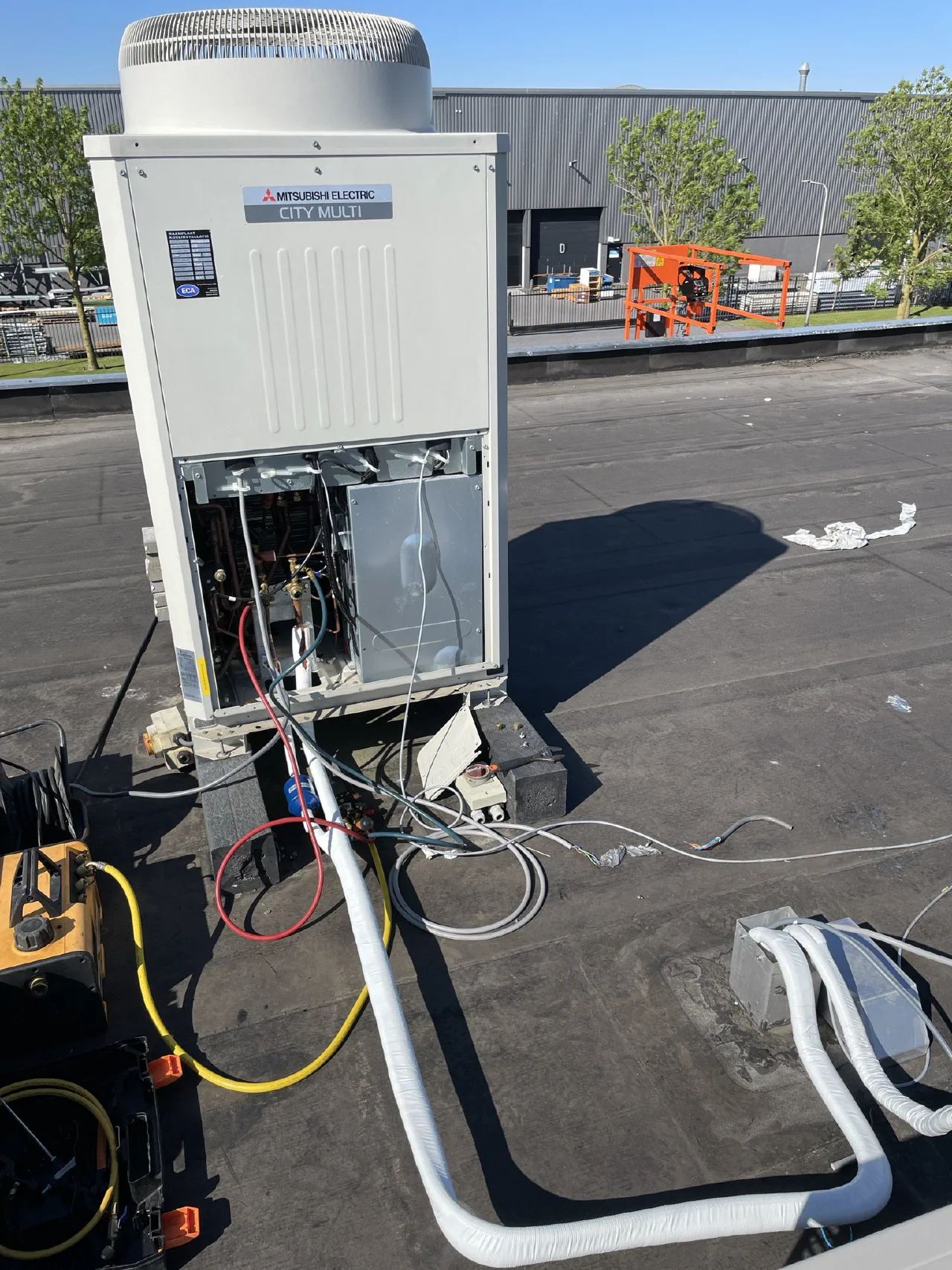

Op de eerste foto is de unit nog open. De geïsoleerde koelleidingen en de bekabeling zijn aangesloten, en de vacuümpomp staat met de gele slang aan de servicekranen. Op de achtergrond staat de hoogwerker waarmee de unit op het dak is gezet.
Stappen bij een VRF-installatie
- Unit met hoogwerker of kraan op het dak hijsen en op het frame plaatsen.
- Hoofdleiding en vertakkingen solderen onder stikstof, zodat er geen oxidatie in de leiding komt.
- Druktest met stikstof op de voorgeschreven testdruk, minimaal 24 uur.
- Vacumeren en het vacuüm controleren.
- Koudemiddel afwegen en bijvullen op basis van de totale leidinglengte.
- Adressering van de binnenunits en inbedrijfstelling.
Naamplaat koelinstallatie
Op de zijkant van de unit zit de naamplaat van de koelinstallatie met het type koudemiddel, de vulling en de gegevens van de installateur. Dat is verplicht bij installaties met deze hoeveelheid koudemiddel en nodig voor de periodieke lekcontrole.
En als het werk erop zit, mag een foto ter herinnering natuurlijk niet ontbreken.

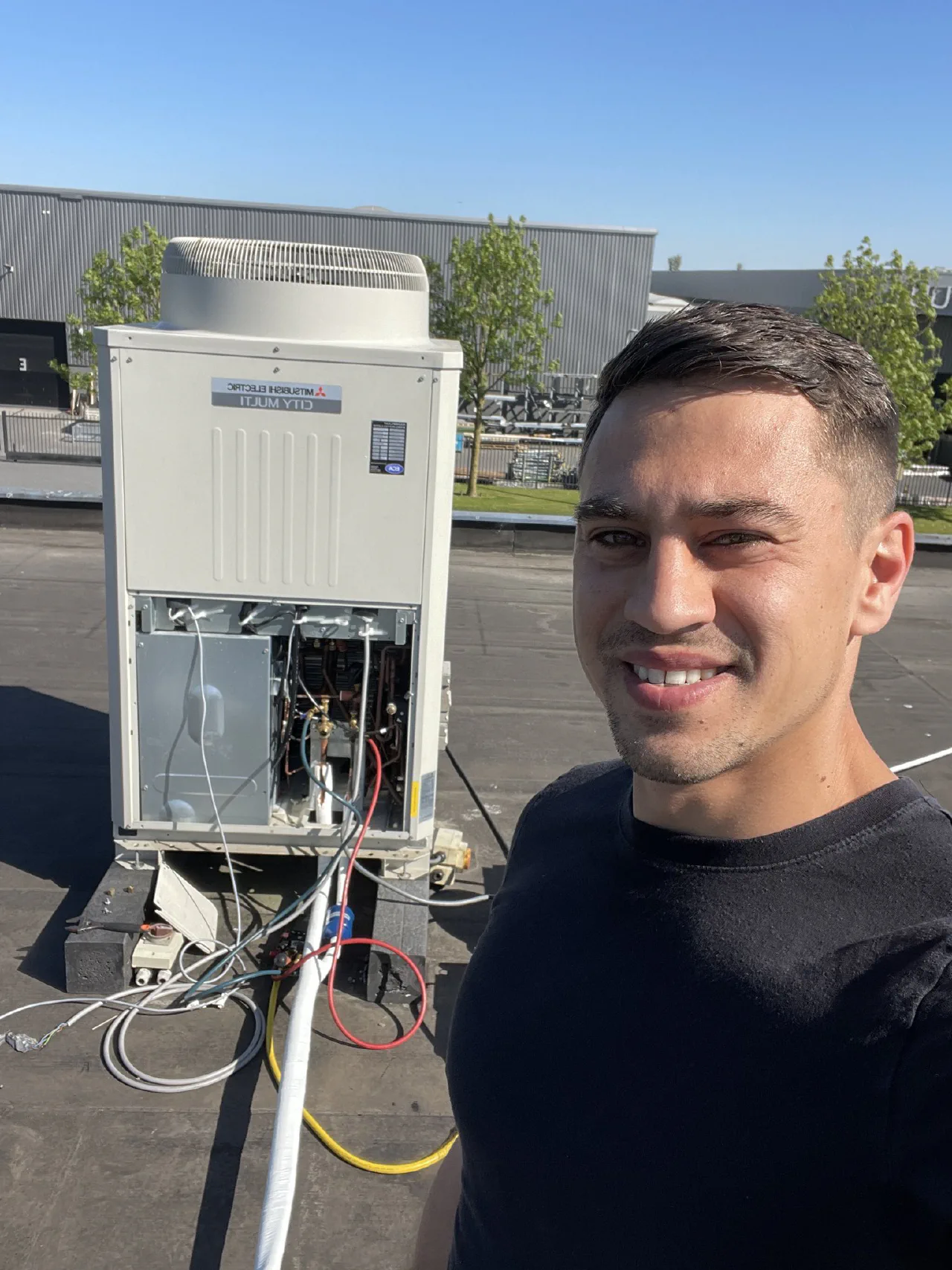

Een jaar eerder stonden we op hetzelfde dak voor de eerste City Multi. Ook toen: unit open, leidingen en bekabeling aansluiten, en daarna vacumeren.
