Op het platte dak van dit kantoorgebouw staat een Mitsubishi Electric City Multi, een VRF-buitenunit die meerdere binnenunits in het gebouw aanstuurt. Het dak ligt vol zonnepanelen, dus de ruimte rond de unit is beperkt.

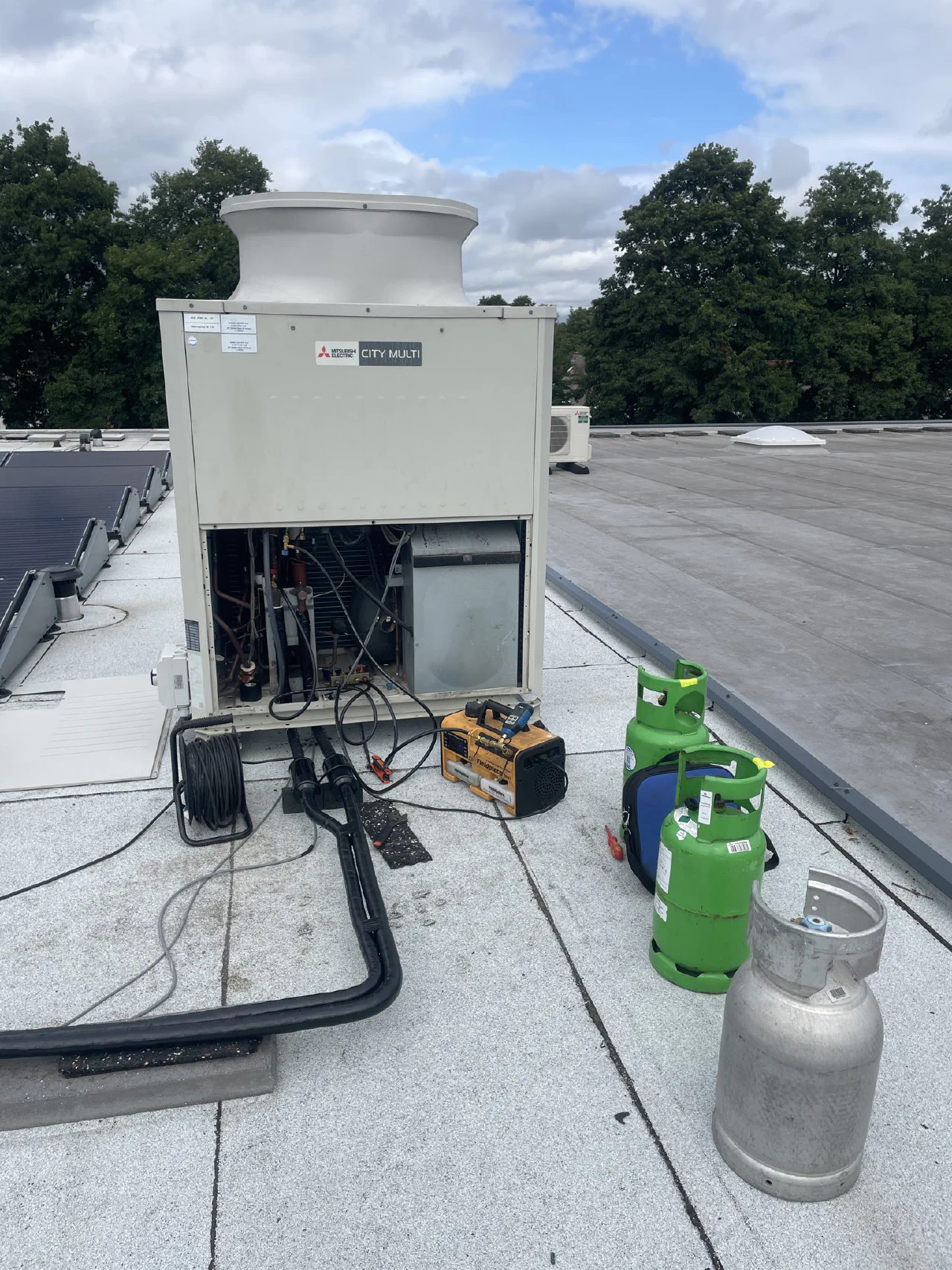

Op de eerste foto staat de unit open voor werkzaamheden aan het koudemiddelcircuit. Op het dak staan de vacuümpomp, een haspel voor de stroom en de koudemiddelcilinders. Voor een VRF-systeem met lange leidingen en veel binnenunits komt het aan op een goede vacuümprocedure en een exacte vulhoeveelheid.
Werkvolgorde bij dit soort werk

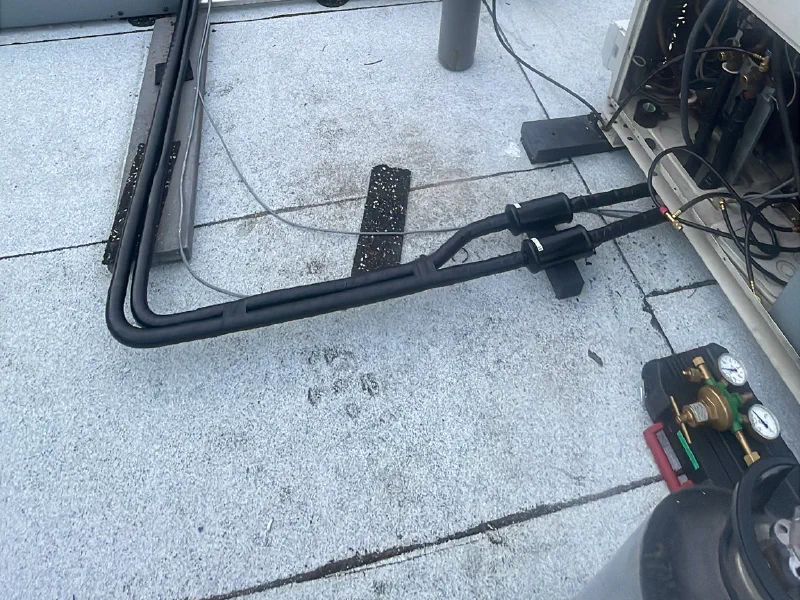

- Systeem lektesten met stikstof.
- Vacumeren tot onder 500 micron en controleren of het vacuüm standhoudt.
- Koudemiddel afwegen en bijvullen volgens de berekende leidinglengte.
- Inregelen en alle binnenunits doortesten.
Werken op een dak met zonnepanelen
De panelen liggen op ballastframes en de bekabeling loopt over het dak. Bij het werken moet je daar goed op letten: niet op de panelen stappen en de kabels niet beschadigen met gereedschap.

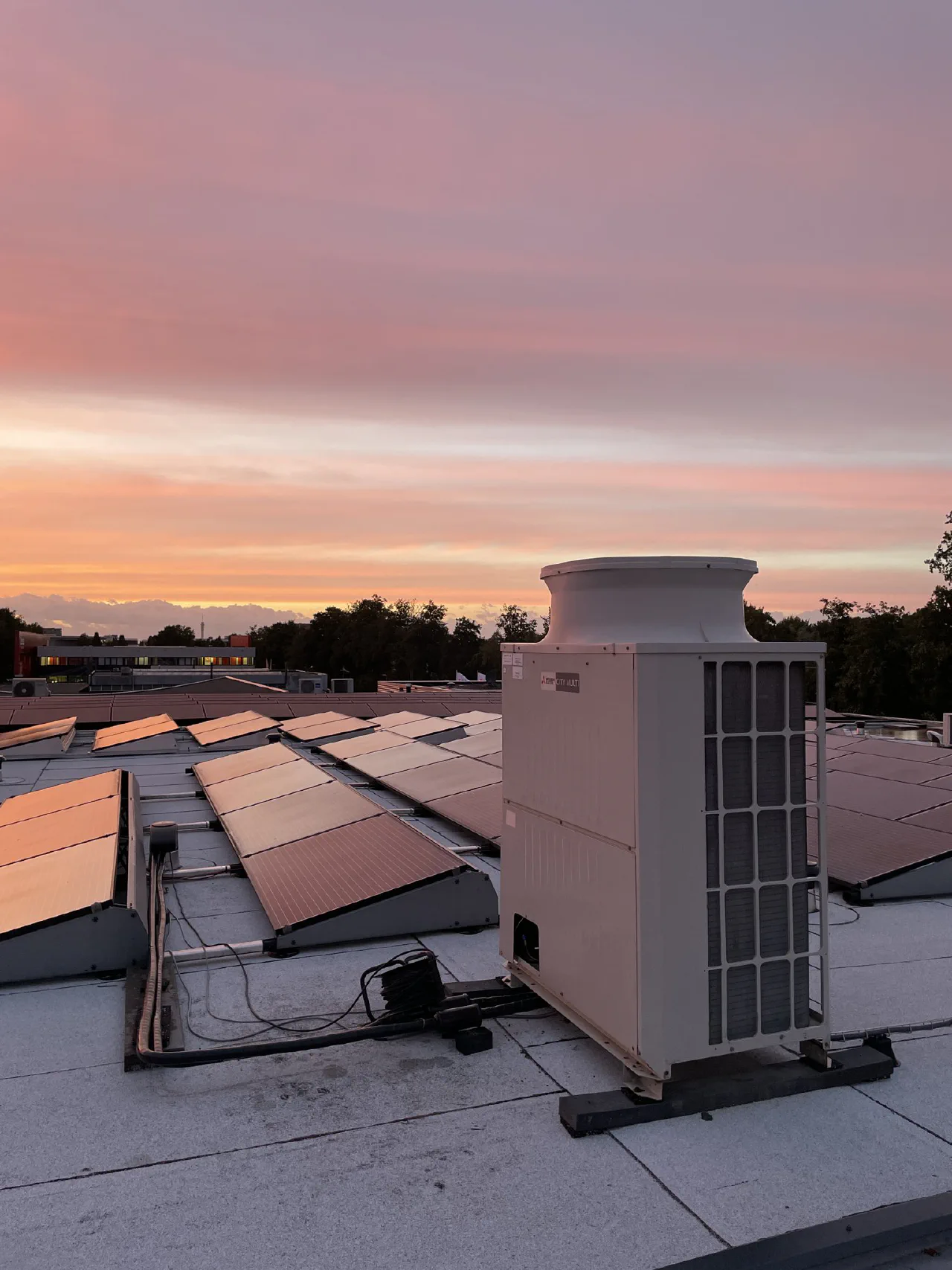

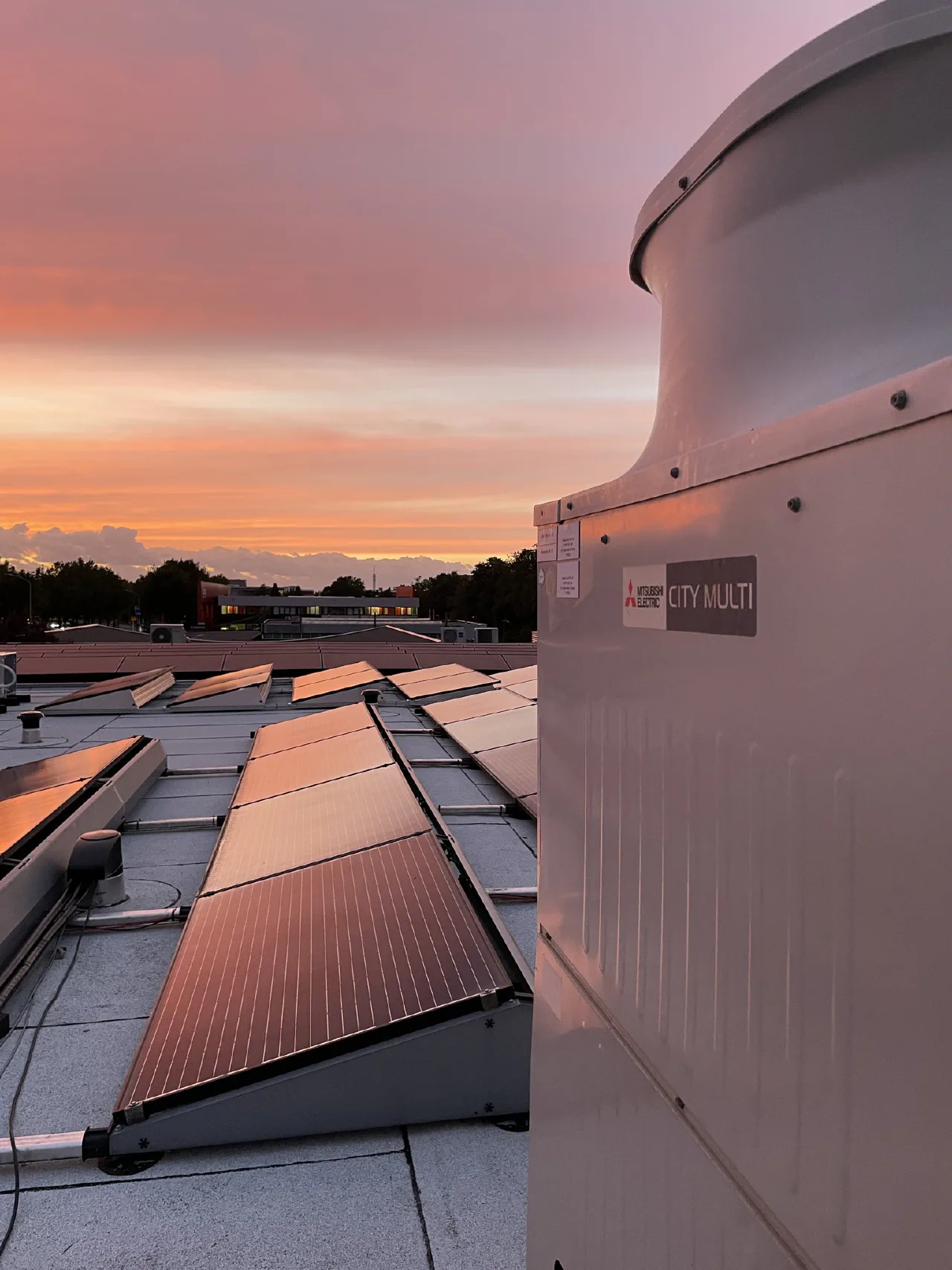

Zes weken later waren we terug op dit dak. Bij zonsondergang zag het er zo uit; soms is dit het mooiste deel van het werk.
